商品の詳細:
お支払配送条件:
|
| 材料: | ホットディップギャル。ワイヤーとケーブル | ステルクチャー: | Iビームポストとロープメッシュ/リングメッシュ |
|---|---|---|---|
| サイズ: | 4×10メートル | コーティング: | 亜鉛メッキ/ガル。 + PVCコーティング |
完全システム
パッシブ落石防護柵システム または落石キャッチフェンスIビーム支柱を一定間隔で配置し、支柱間をワイヤーロープサポートシステムが走り、特殊な摩擦装置がサポートロープに配置されています。その後、ワイヤーロープネットがサポートシステムに取り付けられ、ワイヤーメッシュで裏打ちされます。このシステムで使用されるすべてのアンカーは、システムが吸収する落石エネルギーによって決定される必要な引き抜き強度を満たす必要があります。
このタイプのシステムは、一般的に斜面の足元から保護対象エリアまで十分な捕捉スペースがある場所で使用されます。フェンスの場所と高さは、斜面の地形と斜面下部のスペースの制約に大きく依存します。フェンスのエネルギー吸収能力は、落下する岩石の質量、その可能性のある軌道、および必要な信頼レベルに依存します。岩石のサイズ、速度、およびバウンスの高さを制御および停止するために、さまざまなタイプの設置が利用可能です。これらのシステムは、要求どおりに機能することを保証するために、広範に設計および現場テストされています。
 |
|
| パッシブ落石防護柵システム | リングネット落石防護フェンス |

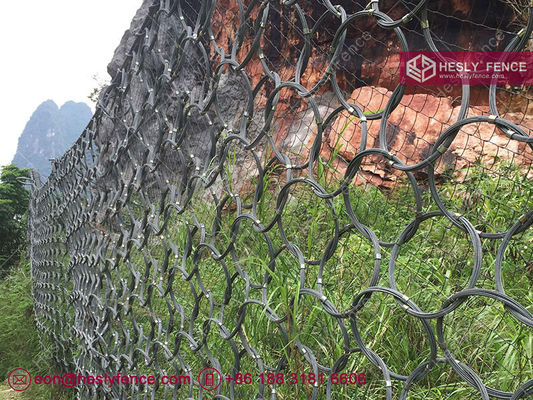

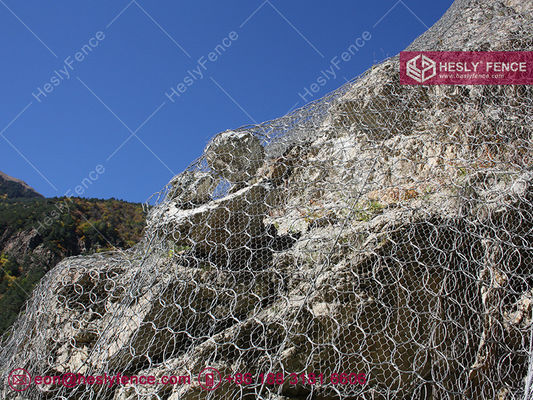

パッシブ落石防護柵システムまたはキャッチフェンスは、落石を封じ込める対策として設置されます。アクティブシステムとは対照的に、パッシブシステムは岩石の移動を許容しますが、落石が道路、鉄道、作業エリア、その他の保護対象エリアに到達するのを防ぐことに焦点を当てています。保護は、落石イベントを保持、制御、および捕捉することによって行われます。パッシブシステムは、一部の落石発生源エリアにアクセスできない場合があるため、最も費用対効果の高いソリューションであることがよくあります。
|
モデル
|
ネットサイズ
|
サポートロープ
|
アッパーアンカーロープ
|
アンカーロープ
|
縫製ロープ
|
耐荷重
|
|
RX-025
|
鋼線ロープネット:
ワイヤー径: 8 mm。
メッシュサイズ: 250 mm × 250 mm。
|
12 mmダブル鋼線ロープ。
各スペーサーには3つの減圧リングがあります
|
16 mmシングル鋼線ロープ。
1つの減圧リング
|
12 mmシングル鋼線ロープ
|
8mm
|
≤ 250 kJ
|
|
RX-050
|
鋼線ロープネット:
ワイヤー径: 8 mm。
メッシュサイズ: 200 mm × 200 mm。
|
16 mmダブル鋼線ロープ。
各スペーサーには6つの減圧リングがあります
|
14 mmシングル鋼線ロープ。
1つの減圧リング
|
16 mmシングル鋼線ロープ
|
8 mm
|
≤ 500 kJ
|
|
RX-075
|
鋼線ロープネット:
ワイヤー径: 8 mm。
メッシュサイズ: 150 mm × 150 mm。
|
18 mmダブル鋼線ロープ。
各スペーサーには10個の減圧リングがあります
|
18 mmシングル鋼線ロープ。
2つの減圧リング
|
18 mmシングル鋼線ロープ
|
8mm
|
≤ 750 kJ
|
|
RXI-025
|

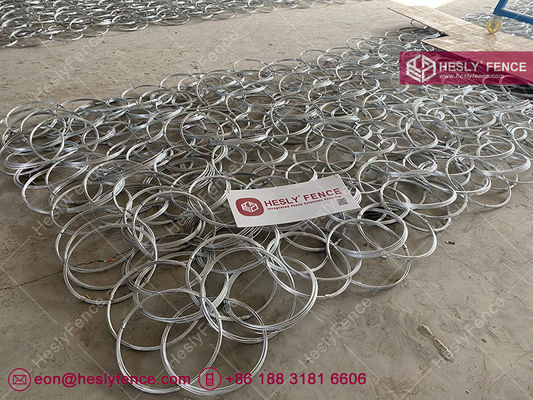

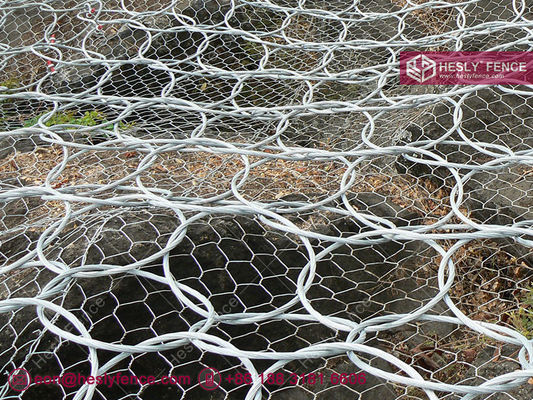

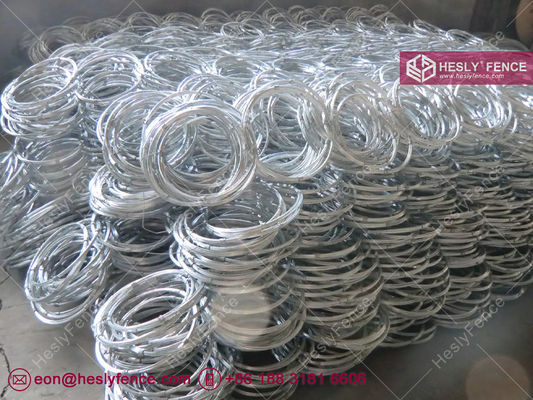

鋼リングネット:
円数: 5。 ワイヤー径: 3 mm。 円径: 300 mm。 |
18 mmシングル鋼線ロープ
|
16 mmシングル鋼線ロープ
|
16 mmシングル鋼線ロープ
|
8mm
|
≤ 250 kJ
|
|
RXI-050
|
鋼リングネット:
円数: 7。 ワイヤー径: 3 mm。 円径: 300 mm。 |
22 mmシングル鋼線ロープ
|
18 mmシングル鋼線ロープ
|
18 mmシングル鋼線ロープ
|
8 mm
|
≤ 500 kJ
|
|
RXI-075
|
鋼リングネット:
円数: 5。 ワイヤー径: 3 mm。 円径: 300 mm。 |
16 mmダブル鋼線ロープ。
各スペーサーと各金属柱には1つの減圧リングがあります。 合計6つの減圧リング。 |
14 mmシングル鋼線ロープ。
1つの減圧リング |
14 mmシングル鋼線ロープ
|
8 mm
|
≤ 750 kJ
|
|
RXI-100
|
鋼リングネット:
円数: 9。 ワイヤー径: 3 mm。 円径: 300 mm。 |
18 mmダブル鋼線ロープ。
各スペーサーと各金属柱には1つの減圧リングがあります。 合計6つの減圧リング。 |
16 mmシングル鋼線ロープ。
1つの減圧リング |
16 mmシングル鋼線ロープ
|
12 mm
|
≤ 1000 kJ
|
|
RXI-150
|
鋼リングネット:
円数: 12。 ワイヤー径: 3 mm。 円径: 300 mm。 |
22 mmダブル鋼線ロープ。
各スペーサーと各金属柱には1つの減圧リングがあります。 合計6つの減圧リング。 |
18 mmシングル鋼線ロープ。
1つの減圧リング |
18 mmシングル鋼線ロープ
|
12 mm
|
≤ 1500 kJ
|
|
RXI-200
|
鋼リングネット:
円数: 19 ワイヤー径: 3 mm。
円径: 300 mm。 |
18 mmダブル鋼線ロープ。
各スペーサーと各金属柱には1/2個の減圧リングがあります。 合計8つの減圧リング。 |
18 mmシングル鋼線ロープ。
1つの減圧リング |
18 mmシングル鋼線ロープ
|
14 mm
|
≤ 2000 kJ
|
|
|
