| 材料: | ホットディップギャル。ワイヤーとケーブル | ステルクチャー: | Iビームポストとロープメッシュ/リングメッシュ |
|---|---|---|---|
| サイズ: | 4×10メートル | コーティング: | 亜鉛メッキ/ガル。 + PVCコーティング |
完全システム

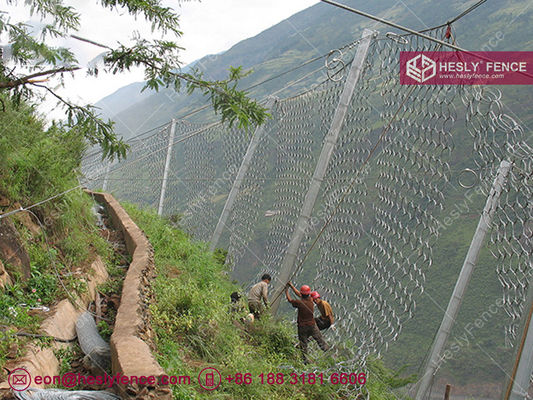

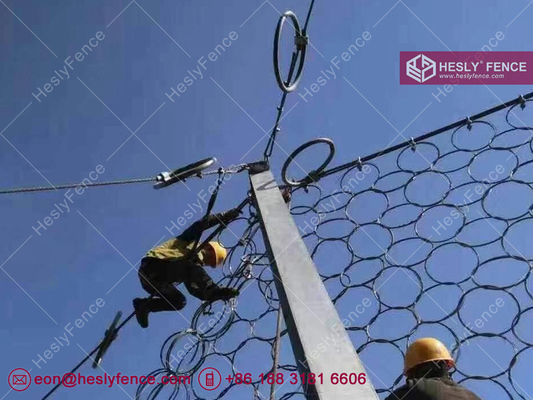

パッシブ落石防護柵システム または落石捕捉フェンスは、一定間隔で配置されたIビーム支柱と、支柱間を渡るワイヤーロープ支持システムで構成され、支持ロープには特殊な摩擦装置が配置されています。その後、ワイヤーロープネットが支持システムに取り付けられ、ワイヤーメッシュで裏打ちされます。このシステムで使用されるすべてのアンカーは、システムが吸収する落石エネルギーによって決定される所定の引き抜き強度を満たす必要があります。
このタイプのシステムは、一般的に、斜面の足元から保護されるエリアまで十分な捕捉スペースがある場所で使用されます。フェンスの場所と高さは、斜面の地形と斜面下部のスペースの制約に大きく依存します。フェンスのエネルギー吸収能力は、落下する岩石の質量、その可能性のある軌道、および必要な信頼度レベルに依存します。岩石のサイズ、速度、およびバウンスの高さを制御および停止するために利用できる設置方法はいくつかあります。これらのシステムは、要求どおりに機能することを保証するために、広範に設計および現場でテストされています。
 |
|

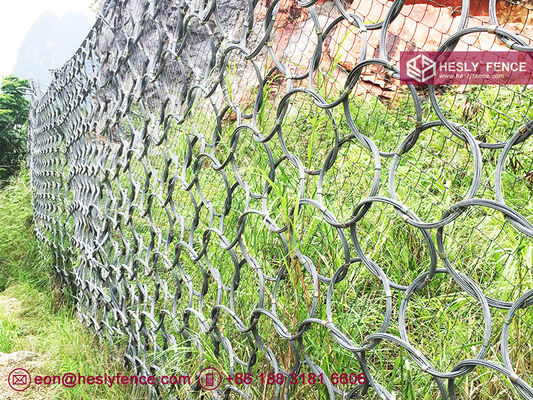

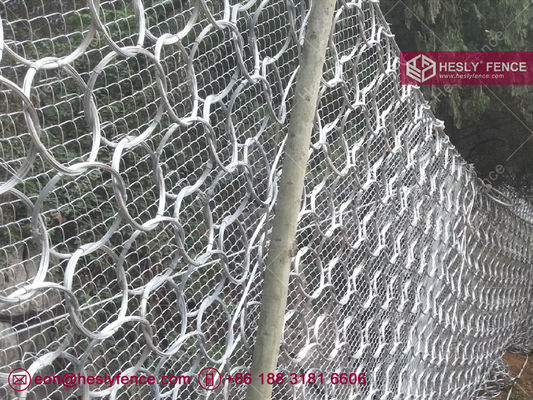

| パッシブ落石防護柵システム | リングネット落石防護フェンス |
パッシブ落石防護柵システムまたは捕捉フェンスは、落石を封じ込める対策として設置されます。アクティブシステムとは対照的に、パッシブシステムは岩石の移動を許容しますが、落石が道路、鉄道、作業エリア、およびその他の保護されるエリアに到達するのを防ぐことに焦点を当てています。保護は、落石イベントを保持、制御、および捕捉することによって行われます。パッシブシステムは、一部の落石発生源エリアにアクセスできない場合があるため、最も費用対効果の高いソリューションであることがよくあります。
|
モデル
|
ネットサイズ
|
支持ロープ
|
上部アンカーロープ
|
アンカーロープ
|
縫製ロープ
|
積載能力
|
|
RX-025
|
鋼線ロープネット:
ワイヤー径: 8 mm。
メッシュサイズ: 250 mm × 250 mm。
|
12 mmダブル鋼線ロープ。
各スペーサーには3つの減圧リングがあります
|
16 mmシングル鋼線ロープ。
1つの減圧リング
|
12 mmシングル鋼線ロープ
|
8mm
|
≤ 250 kJ
|
|
RX-050
|
鋼線ロープネット:
ワイヤー径: 8 mm。
メッシュサイズ: 200 mm × 200 mm。
|
16 mmダブル鋼線ロープ。
各スペーサーには6つの減圧リングがあります
|
14 mmシングル鋼線ロープ。
1つの減圧リング
|
16 mmシングル鋼線ロープ
|
8 mm
|
≤ 500 kJ
|
|
RX-075
|
鋼線ロープネット:
ワイヤー径: 8 mm。
メッシュサイズ: 150 mm × 150 mm。
|
18 mmダブル鋼線ロープ。
各スペーサーには10個の減圧リングがあります
|
18 mmシングル鋼線ロープ。
2つの減圧リング
|
18 mmシングル鋼線ロープ
|
8mm
|
≤ 750 kJ
|
|
RXI-025
|

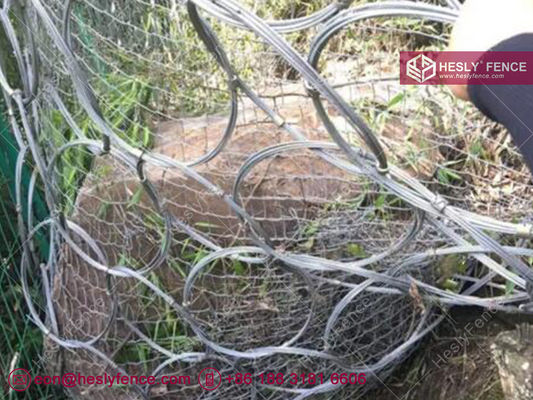

鋼リングネット:
円数: 5。 ワイヤー径: 3 mm。 円直径: 300 mm。 |
18 mmシングル鋼線ロープ
|
16 mmシングル鋼線ロープ
|
16 mmシングル鋼線ロープ
|
8mm
|
≤ 250 kJ
|
|
RXI-050
|
鋼リングネット:
円数: 7。 ワイヤー径: 3 mm。 円直径: 300 mm。 |
22 mmシングル鋼線ロープ
|
18 mmシングル鋼線ロープ
|
18 mmシングル鋼線ロープ
|
8 mm
|
≤ 500 kJ
|
|
RXI-075
|
鋼リングネット:
円数: 5。 ワイヤー径: 3 mm。 円直径: 300 mm。 |
16 mmダブル鋼線ロープ。
各スペーサーと各金属柱には1つの減圧リングがあります。 合計6つの減圧リング。 |
14 mmシングル鋼線ロープ。
1つの減圧リング |
14 mmシングル鋼線ロープ
|
8 mm
|
≤ 750 kJ
|
|
RXI-100
|
鋼リングネット:
円数: 9。 ワイヤー径: 3 mm。 円直径: 300 mm。 |
18 mmダブル鋼線ロープ。
各スペーサーと各金属柱には1つの減圧リングがあります。 合計6つの減圧リング。 |
16 mmシングル鋼線ロープ。
1つの減圧リング |
16 mmシングル鋼線ロープ
|
12 mm
|
≤ 1000 kJ
|
|
RXI-150
|
鋼リングネット:
円数: 12。 ワイヤー径: 3 mm。 円直径: 300 mm。 |
22 mmダブル鋼線ロープ。
各スペーサーと各金属柱には1つの減圧リングがあります。 合計6つの減圧リング。 |
18 mmシングル鋼線ロープ。
1つの減圧リング |
18 mmシングル鋼線ロープ
|
12 mm
|
≤ 1500 kJ
|
|
RXI-200
|
鋼リングネット:
円数: 19 ワイヤー径: 3 mm。
円直径: 300 mm. |
18 mmダブル鋼線ロープ。
各スペーサーと各金属柱には1/2個の減圧リングがあります。 合計8つの減圧リング。 |
18 mmシングル鋼線ロープ。
1つの減圧リング |
18 mmシングル鋼線ロープ
|
14 mm
|
≤ 2000 kJ
|
|
|
