| 材料: | ホットディップギャル。ワイヤーとケーブル | ステルクチャー: | Iビームポストとロープメッシュ/リングメッシュ |
|---|---|---|---|
| サイズ: | 4×10メートル | コーティング: | 亜鉛メッキ/ガル。 + PVCコーティング |
完全系統

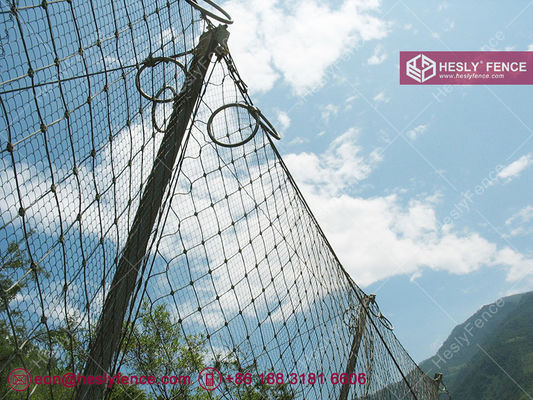

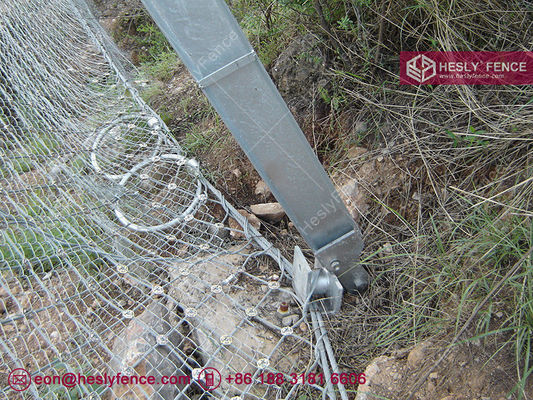

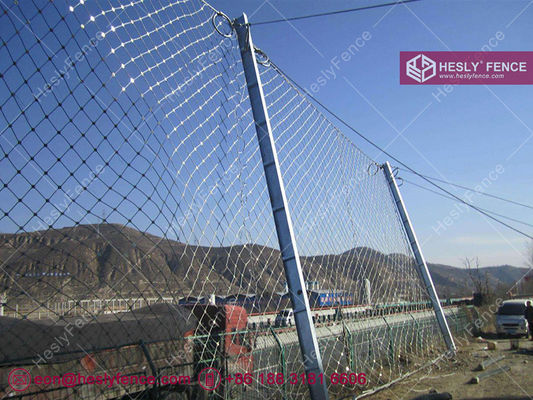

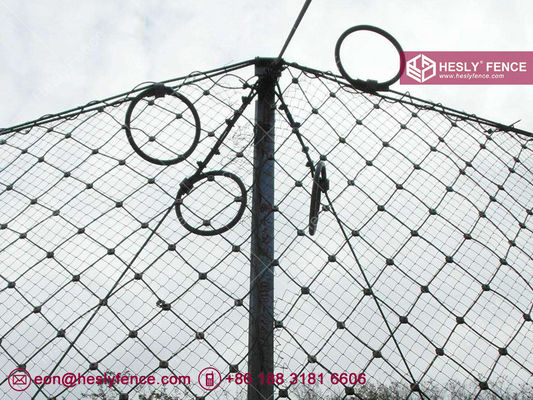

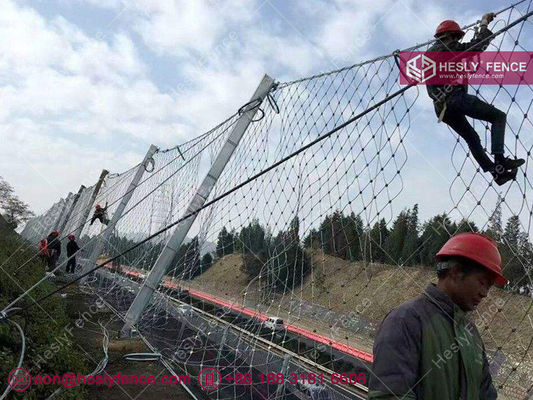

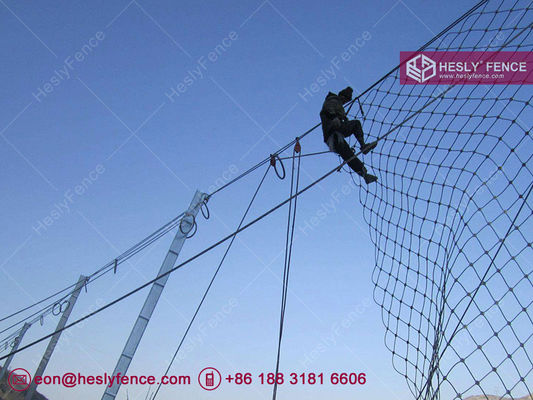

パッシブ落石防護柵システム または 落石キャッチフェンシング一定間隔で配置されたIビーム支柱と、特殊な摩擦装置がサポートロープに配置された支柱から支柱へと張られたワイヤーロープサポートシステムで構成されています。その後、ワイヤーロープネットがサポートシステムに取り付けられ、ワイヤーメッシュで裏打ちされます。このシステムで使用されるすべてのアンカーは、システムが吸収する落石エネルギーによって決定される必要な引き抜き強度を満たす必要があります。
このタイプのシステムは一般的に、斜面の足元から保護されるエリアまで十分な受け止め能力がある場所で使用されます。フェンスの場所と高さは、斜面の地形と斜面足元のスペースの制約に大きく依存します。フェンスのエネルギー吸収能力は、落下する岩石の質量、その可能性のある軌道、および必要な信頼レベルに依存します。岩石のサイズ、速度、およびバウンスの高さを制御および停止するために利用できる設置方法はいくつかあります。これらのシステムは、必要に応じて機能することを保証するために、広範に設計およびフィールドテストされています。
 |
|
| スチールロープメッシュバリアシステム | リングネットバリアシステム |
パッシブ落石防護柵システム または キャッチフェンシング は、落石を封じ込める対策として設置されます。アクティブシステムとは対照的に、パッシブシステムは岩石の移動を許容しますが、落石が道路、鉄道、作業エリア、およびその他の保護されるエリアに到達するのを防ぐことに焦点を当てています。保護は、落石イベントを保持、制御、および捕捉することによって行われます。パッシブシステムは、一部の落石発生源エリアにアクセスできない場合があるため、最も費用対効果の高いソリューションであることがよくあります。
|
モデル
|
ネットサイズ
|
サポートロープ
|
アッパーアンカーロープ
|
アンカーロープ
|
縫製ロープ
|
積載能力
|
|
RX-025
|
スチールワイヤーロープネット:
ワイヤー径: 8 mm。
メッシュサイズ: 250 mm × 250 mm。
|
12 mmダブルスチールワイヤーロープ。
各スペーサーには3つの減圧リングがあります
|
16 mmシングルスチールワイヤーロープ。
1つの減圧リング
|
12 mmシングルスチールワイヤーロープ
|
8mm
|
≤ 250 kJ
|
|
RX-050
|
スチールワイヤーロープネット:
ワイヤー径: 8 mm。
メッシュサイズ: 200 mm × 200 mm。
|
16 mmダブルスチールワイヤーロープ。
各スペーサーには6つの減圧リングがあります
|
14 mmシングルスチールワイヤーロープ。
1つの減圧リング
|
16 mmシングルスチールワイヤーロープ
|
8 mm
|
≤ 500 kJ
|
|
RX-075
|
スチールワイヤーロープネット:
ワイヤー径: 8 mm。
メッシュサイズ: 150 mm × 150 mm。
|
18 mmダブルスチールワイヤーロープ。
各スペーサーには10個の減圧リングがあります
|
18 mmシングルスチールワイヤーロープ。
2つの減圧リング
|
18 mmシングルスチールワイヤーロープ
|
8mm
|
≤ 750 kJ
|
|
RXI-025
|
スチールリングネット:
円の数: 5。 ワイヤー径: 3 mm。 円の直径: 300 mm。 |
18 mmシングルスチールワイヤーロープ
|
16 mmシングルスチールワイヤーロープ
|
16 mmシングルスチールワイヤーロープ
|
8mm
|
≤ 250 kJ
|
|
RXI-050
|
スチールリングネット:
円の数: 7。 ワイヤー径: 3 mm。 円の直径: 300 mm。 |
22 mmシングルスチールワイヤーロープ
|
18 mmシングルスチールワイヤーロープ
|
18 mmシングルスチールワイヤーロープ
|
8 mm
|
≤ 500 kJ
|
|
RXI-075
|
スチールリングネット:
円の数: 5。 ワイヤー径: 3 mm。 円の直径: 300 mm。 |
16 mmダブルスチールワイヤーロープ。
各スペーサーと各金属柱には1つの減圧リングがあります。 合計6つの減圧リング。 |
14 mmシングルスチールワイヤーロープ。
1つの減圧リング |
14 mmシングルスチールワイヤーロープ
|
8 mm
|
≤ 750 kJ
|
|
RXI-100
|
スチールリングネット:
円の数: 9。 ワイヤー径: 3 mm。 円の直径: 300 mm。 |
18 mmダブルスチールワイヤーロープ。
各スペーサーと各金属柱には1つの減圧リングがあります。 合計6つの減圧リング。 |
16 mmシングルスチールワイヤーロープ。
1つの減圧リング |
16 mmシングルスチールワイヤーロープ
|
12 mm
|
≤ 1000 kJ
|
|
RXI-150
|
スチールリングネット:
円の数: 12。 ワイヤー径: 3 mm。 円の直径: 300 mm。 |
22 mmダブルスチールワイヤーロープ。
各スペーサーと各金属柱には1つの減圧リングがあります。 合計6つの減圧リング。 |
18 mmシングルスチールワイヤーロープ。
1つの減圧リング |
18 mmシングルスチールワイヤーロープ
|
12 mm
|
≤ 1500 kJ
|
|
RXI-200
|
スチールリングネット:
円の数: 19 ワイヤー径: 3 mm。
円の直径: 300 mm。 |
18 mmダブルスチールワイヤーロープ。
各スペーサーと各金属柱には1/2個の減圧リングがあります。 合計8つの減圧リング。 |
18 mmシングルスチールワイヤーロープ。
1つの減圧リング |
18 mmシングルスチールワイヤーロープ
|
14 mm
|
≤ 2000 kJ
|
|
|
