商品の詳細:
お支払配送条件:
|
| 材料: | ホットディップギャル。ワイヤーとケーブル | ステルクチャー: | Iビームポストとロープメッシュ/リングメッシュ |
|---|---|---|---|
| サイズ: | 4×10メートル | コーティング: | 亜鉛メッキ/ガル。 + PVCコーティング |
完全システム

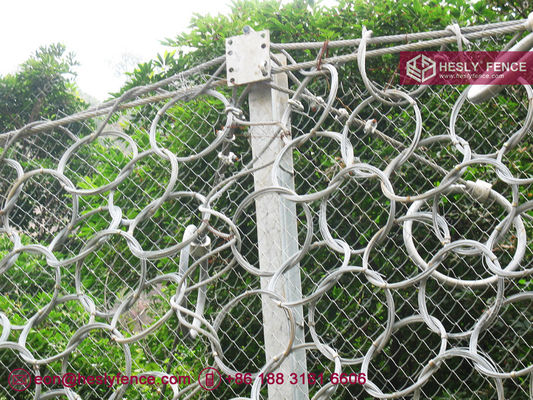

パッシブ落石防護システム または落石キャッチフェンスは、一定間隔で配置されたIビーム支柱と、支柱から支柱へ伸びるワイヤーロープ支持システム、および支持ロープに配置された特殊な摩擦装置で構成されています。次に、ワイヤーロープネットが支持システムに取り付けられ、ワイヤーメッシュで裏打ちされます。このシステムで使用されるすべてのアンカーは、システムが吸収する落石エネルギーによって決定される必要な引き抜き強度を満たす必要があります。
このタイプのシステムは、一般的に、斜面の足元から保護される領域までの十分なキャッチメントがある場所で使用されます。フェンスの場所と高さは、斜面の地形と斜面下部のスペースの制約に大きく依存します。フェンスのエネルギー吸収能力は、落下する岩石の質量、その可能性のある軌道、および必要な信頼度レベルに依存します。岩石のサイズ、速度、およびバウンスの高さを制御および停止するために利用できる設置方法はいくつかあります。これらのシステムは、要求どおりに機能することを保証するために、広範に設計および現場でテストされています。
 |
|
| パッシブ落石防護システム | リングネット落石防護フェンス |

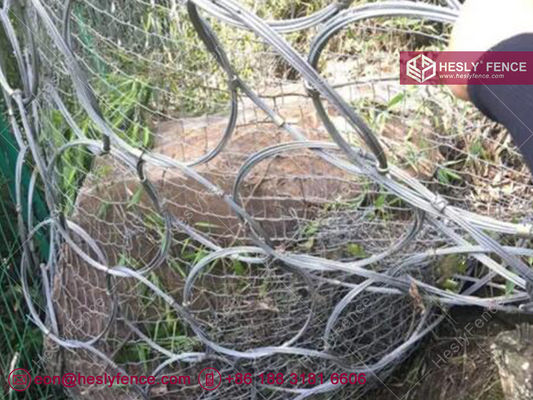

パッシブ落石防護システムまたはキャッチフェンスは、落下する岩石を封じ込める対策として設置されます。パッシブシステムは、アクティブシステムとは対照的に、岩石の移動を許容しますが、落石が道路、鉄道、作業エリア、および保護されるその他のエリアに到達するのを防ぐことに焦点を当てています。保護は、落石イベントを保持、制御、および捕捉することによって行われます。パッシブシステムは、一部の落石発生源エリアにアクセスできないため、最も費用対効果の高いソリューションであることがよくあります。
|
モデル
|
ネットサイズ
|
支持ロープ
|
上部アンカーロープ
|
アンカーロープ
|
縫製ロープ
|
荷重容量
|
|
RX-025
|
鋼線ロープネット:
ワイヤー径: 8 mm。
メッシュサイズ: 250 mm × 250 mm。
|
12 mmダブル鋼線ロープ。
各スペーサーには3つの減圧リングがあります
|
16 mmシングル鋼線ロープ。
1つの減圧リング
|
12 mmシングル鋼線ロープ
|
8mm
|
≤ 250 kJ
|
|
RX-050
|
鋼線ロープネット:
ワイヤー径: 8 mm。
メッシュサイズ: 200 mm × 200 mm。
|
16 mmダブル鋼線ロープ。
各スペーサーには6つの減圧リングがあります
|
14 mmシングル鋼線ロープ。
1つの減圧リング
|
16 mmシングル鋼線ロープ
|
8 mm
|
≤ 500 kJ
|
|
RX-075
|
鋼線ロープネット:
ワイヤー径: 8 mm。
メッシュサイズ: 150 mm × 150 mm。
|
18 mmダブル鋼線ロープ。
各スペーサーには10個の減圧リングがあります
|
18 mmシングル鋼線ロープ。
2つの減圧リング
|
18 mmシングル鋼線ロープ
|
8mm
|
≤ 750 kJ
|
|
RXI-025
|
鋼リングネット:
円の数: 5。 ワイヤー径: 3 mm。 円の直径: 300 mm。 |
18 mmシングル鋼線ロープ
|
16 mmシングル鋼線ロープ
|
16 mmシングル鋼線ロープ
|
8mm
|
≤ 250 kJ
|
|
RXI-050
|
鋼リングネット:
円の数: 7。 ワイヤー径: 3 mm。 円の直径: 300 mm。 |
22 mmシングル鋼線ロープ
|
18 mmシングル鋼線ロープ
|
18 mmシングル鋼線ロープ
|
8 mm
|
≤ 500 kJ
|
|
RXI-075
|
鋼リングネット:
円の数: 5。 ワイヤー径: 3 mm。 円の直径: 300 mm。 |
16 mmダブル鋼線ロープ。
各スペーサーと各金属柱には1つの減圧リングがあります。 合計6つの減圧リング。 |
14 mmシングル鋼線ロープ。
1つの減圧リング |
14 mmシングル鋼線ロープ
|
8 mm
|
≤ 750 kJ
|
|
RXI-100
|
鋼リングネット:
円の数: 9。 ワイヤー径: 3 mm。 円の直径: 300 mm。 |
18 mmダブル鋼線ロープ。
各スペーサーと各金属柱には1つの減圧リングがあります。 合計6つの減圧リング。 |
16 mmシングル鋼線ロープ。
1つの減圧リング |
16 mmシングル鋼線ロープ
|
12 mm
|
≤ 1000 kJ
|
|
RXI-150
|
鋼リングネット:
円の数: 12。 ワイヤー径: 3 mm。 円の直径: 300 mm。 |
22 mmダブル鋼線ロープ。
各スペーサーと各金属柱には1つの減圧リングがあります。 合計6つの減圧リング。 |
18 mmシングル鋼線ロープ。
1つの減圧リング |
18 mmシングル鋼線ロープ
|
12 mm
|
≤ 1500 kJ
|
|
RXI-200
|
鋼リングネット:
円の数: 19 ワイヤー径: 3 mm。
円の直径: 300 mm. |
18 mmダブル鋼線ロープ。
各スペーサーと各金属柱には1/2個の減圧リングがあります。 合計8つの減圧リング。 |
18 mmシングル鋼線ロープ。
1つの減圧リング |
18 mmシングル鋼線ロープ
|
14 mm
|
≤ 2000 kJ
|
|
|
